明立ML-LUX系列智能旋进漩涡流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金等行业各种气体计量。流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大水成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。
|
型号规格 |
公称通径DN（mm） |
流量范围（m3/h） |
压力等级（MPa） |
准确度（级） |
Qmax时压力损失 （KPa） |
壳体材料 |
|
LUX-20 |
20 |
1,2～15 |
1,6,2,5,4,0,6,3,10,16 |
1,0,1,5 |
3.3 |
≤2,5MPa铝合金,≥4MPa不锈钢 |
|
LUX-25 |
25 |
2,5～30 |
2.1 |
|||
|
LUX-32 |
32 |
4,5～60 |
2.9 |
|||
|
LUX-50 |
50 |
10～150 |
3.9 |
|||
|
LUX-80 |
80 |
28～400 |
1,6,2,5,4,0,6,3,10 |
3.7 |
1,6MPa铝合金,≥2,5MPa不锈钢 |
|
|
LUX-100 |
100 |
50～800 |
5.9 |
|||
|
LUX-150 |
150 |
150～2250 |
1,6,2,5,4,0 |
11 |
环境温度：-30℃~+55℃
相对温度：5%~95%
介质温度：-30℃~+80℃
大气压力：86kPa~106kPa
主要特点:
1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4． 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可长期保存。
5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。
流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；
在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；
采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。

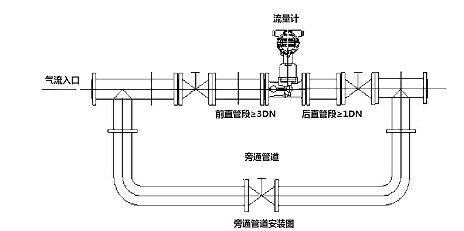

为了不影响流体正常输送和便于维护，要求按图4 所示安装旁通管道，并保证前≥3DN、后≥1DN的直管段；
安装注意事项
传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
应避免外界强磁场的干扰；
在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
安装流量计之前应先清除管道中的焊渣等杂物。
投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
当流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
定时检查流量计法兰处的泄漏情况。
|
代号 |
口径 |
流量范围m3/h |
|
ML-LUX-25 |
DN25 |
2．5～30 |
|
ML-LUX-32 |
DN32 |
4．5～60 |
|
ML-LUX-50 |
DN50 |
10～150 |
|
ML-LUX-80 |
DN80 |
28～400 |
|
ML-LUX-100 |
DN100 |
50～800 |
|
ML-LUX-150 |
DN150 |
150～2250 |
|
ML-LUX-200 |
DN200 |
360～3600 |
|
|
代号 |
功能1 |
|
N |
无温压补偿 |
|
|
Y |
带温压补偿 |
|
|
|
代号 |
输出型号 |
|
F1 |
4-20mA输出（二线制） |
|
|
F2 |
4-20mA输出（三线制） |
|
|
F3 |
RS485通讯接口 |
|
|
|
代号 |
功能2 |
|
E1 |
1.0级 |
|
|
E2 |
1．5级 |
|
|
T |
常温 |
|
|
P1 |
1．6Mpa |
|
|
P2 |
2．5Mpa |
|
|
P3 |
4．0Mpa |
|
|
D1 |
内部3.6V供电 |
|
|
D2 |
DC24V供电 |
|
|
B1 |
不锈钢 |
|
|
B2 |
铝合金 |
