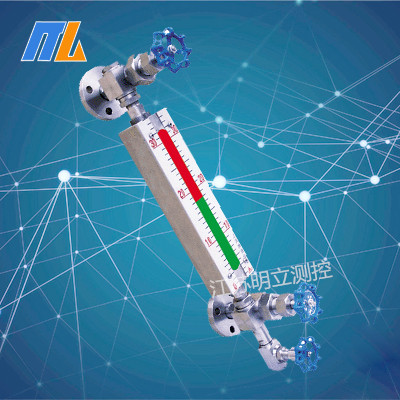

明立ML-UGS双色石英管液位计是普通玻璃液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉上，同时适用于二种不同介质密度的界面测量。彩色液位计侧安装在各种容器及锅炉上，可直接观测到液位变化，液相显示呈绿色，气相显示呈现红色，界面测量呈三色分界面。其液、气显示反差很大，在远距离观察清晰，适合夜间巡视。它成功解决了普通板式液位计笨重、密封面积大、易渗漏、显示不清晰等不足，是目前较理想的直读式液位计。该系列产品按效果区分，有单色和双色之分；根据使用环境温度不同，有基本型和伴热保温型之分。并具有液气显示清晰、无盲区、密封性能好、耐高温、耐高压、重量轻、寿命长、无渗漏、结构简单、冲洗维护方便等特点。
1、特制的99.99%SiO2透明石英管，其变形点1077℃，软化点1730℃，抗压强度1170Kgt/cm2膨胀系数5.5×10-7，经特殊工艺处理后具有耐高温，高压和优良的机械特性。
2、工作压力：1.6、2.5、4.0、6.3、10.0Mpa
3、工作温度：-50～520℃
4、测量范围L：测量范围按中心距而制定：300、500、800、1100、1400、1700、2000mm
5、石英管外径（mm）：φ24、φ29、φ40
6、伴热蒸汽夹套：G1/2″外螺纹
7、法兰连接尺寸：采用化工部最新实施的HG20592-20635-97法兰标准。用户采用其他法兰标准，请在订货时注明
8、钢球自动封闭压力：大于0.2Mpa
9、重量：15-30kg
显示高度与测量范围关系见下表（显示高度即标尺高度）单位：mm
| 显示高度 | 150 | 350 | 650 | 950 | 1250 | 1550 | 1850 |
| 测量范围 | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
安装与使用
1、彩色液位计在运输、安装过程中要小心轻放，防止石英管及滤色片破碎。开箱并校对附件是否齐全。安装前仔细阅读使用说明书。
2、安装前应考虑色片在自然光源较强场合（东南方向）。如需调整滤色片和观察位置的方向，松开两端大六角螺母然后固紧，同时在调整滤色片位置时不可折卸石英管。液位计在出厂前已按1.5倍工作压力试压，用户在有条件的前提下可进行1.5倍工作压力的水压试验。
序号
型号、品种、规格编号
1
ML-UGS
-
管式双色液位计
2
分类
A
侧装双色
B
三色界面计
C

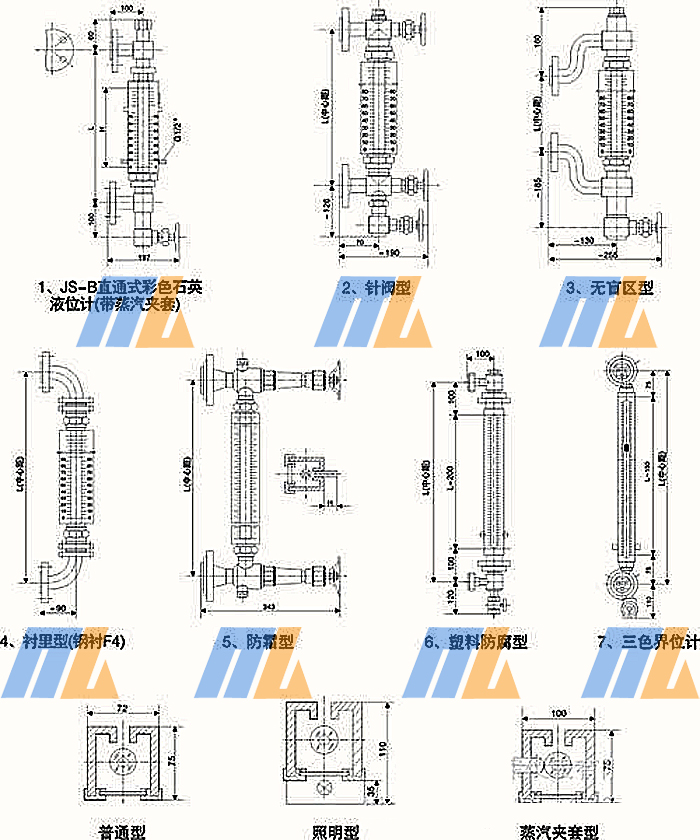

无盲区侧装双色
D
大口径
3
安
装
中
心
距
3
300mm
5
500mm
8
800mm
11
1100mm
14
1400mm
17
1700mm
20
2000mm
-
4
压力
等级
16
1.6M..Pa
25
2.5MPa
40
4.0MPa
63
6.3MPa
X
10.0MPa
5
材质
Ⅰ
碳钢
Ⅱ
ICr18Ni9Ti
6
法兰
通经
15
DN15
20
DN20
25
DN25
P
平面法兰
T
凸面法兰
附
加
举
例
R
伴热夹套
ML-UGS
-
A
8
-
16
1
20
P
R
型号：UDF 侧装双色，中心距800mm压力：1.6MPa 材质：碳钢法兰通经DN20 平面 带蒸汽夹套的彩色液位计
