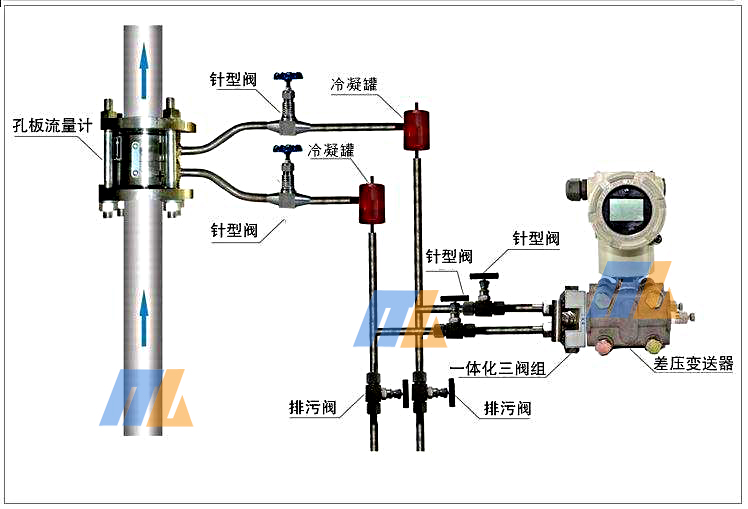

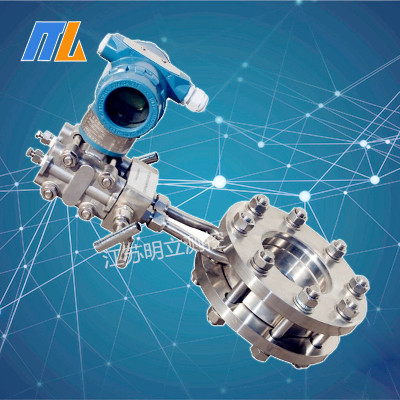

明立MLG一体化孔板流量计是将标准孔板、智能差压变送器、三阀组、智能流量积算仪配套组成的，又称差压式流量计、平衡流量计，具有高量程比差压流量装置，可测量气体、蒸汽、液体的流量。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 在充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
信号输出：电流输出(配显示仪表)4～20mA两线制
现场显示：8位LCD显示累积流量，单位(m3)，4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
通讯接口：带有RS485通迅接口
供电电源：DC5～24V，标准型3V锂电池安装于仪表内部可连续使用八年以上
传输距离：传感器至显示仪距离可达500m
高精度：±0.5%
高稳定性：优于0.1%FS/年
高静压：40MPa
特点：
1、结构简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2、标准型节流装置无须实流校准，即可投用。
3、一体型孔板安装更简单，无须引压管，可直接接差压变送器或压力变送器。
4、具有高精度，完善的自诊断功能。
5、智能孔板流量计其量程可自编程调整。
6、可同时显示累计流量、瞬时流量、压力、温度。
7、具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
8、配有多种通讯接口
9、量程范围宽、大于10：1
10、稳定性高
安装注意事项：
1、管道条件：
(1)节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。
(2)装置节流件用得直管段应该是润滑的，如不润滑，流量系数应乘以粗糙度修正稀疏。
(3)为保证流体的活动在节流件前1D出构成充沛开展的紊流速度散布，而且使这种散布成平均的轴对称形，所以
1)直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严厉，并且有一定的圆度目标。详细权衡办法：
(A)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角间隔至多辨别测量4个管道内径单测值，取均匀值D。恣意内径单测量值与均匀值之差不得超越±0。3%
(B)在节流件后，在OD和2D地位用上述办法测得8个内径单测值，恣意单测值与D比拟，其最大偏向不得超越±2%
2)节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的部分阻力件方式有关和直径比β有关，见表1(β=d/D，d为孔板开孔直径，D为管道内径)。
(3)节流件下游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的方式和β=0。7(不管实践β值是多少)取表一所列数值的1/2
(4)节流件下游侧为关闭空间或直径≥2D大容器时，则关闭空间或大容器与节流件之间的直管长不得小于30D(15D)若节流件和关闭空间或大容器之间尚有其它部分阻力件时，则除在节流件与部分阻力件之间设有附合表1上规则的最小直管段长1外，从关闭空间到节流件之间的直管段总长也不得小于30D(15D)。
节流件上下游侧的最小直管段长度表1
节流件下游侧部分阴力件方式和最小直管段长度L
注：1、上表只对规范节流安装而言，对特殊节流安装可供参考
2、列数系为管内径D的倍数。
3、上表括号外的数字为“附加绝对极限误差为零”的数值，括号内的数字为“附加绝对极限误差为±0．5%”的数值。即直管段长度中有一个采用括号内的数值时，流量测量的极限绝对误差τQ/Q。应再算术相加0．5%亦即(τQ/Q+0．5)%
4、若实践直管段长度大于括号内数值，而小于括号外的数值时，需按“附加极限绝对误差为0．5%”处置。
(1)直流件装置在管道中，其前端面必需与管道轴线垂直，允许的最大不垂直度不得超越±1°。
(2)节流件装置在管道中后，其开孔必需与管道同心，其允许的最大不同心度ε不得超越下列公式计算后果：ε≤0．015D(1/β-1)。
(3)一切垫片不能用太厚的资料，最好不超越0．5mm，垫片不能突出管壁内否则能够惹起很大的测量误差。
(4)但凡调理流量用的阀门，应装在节流件后最小值管段长度以外
(5)节流安装在工艺管道上的装置，必需在管道清洗吹扫后停止。
(6)在程度或倾斜管道装置的节流安装的取压方式。
