明立MLUGB系列涡街流量计是根据卡门涡街理论开发而成。卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。涡街流量计的旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上的，应力通过在它内部的压电晶体或差动电容元件来检出的，以此制成的一种速度式流量仪表。涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测,流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。结构简单牢固，无运动磨损部件，使用寿命长，测量精度高，量程宽，阻力损失小。电容式涡街流量计:电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧，使探头内的差动电容发生差值变化，经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测最小流量。探头电容极板的基体,采用进口陶瓷在一千多度的高温下成型，故抗高温特性好，核心部件的工艺、结构使可靠性更高。智能传感器具有气、液通用性，通频带自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现了现场免调试。该电路对不同振动频率有抑制作用，增强抗振性能、有线性化功能。
本产品被广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。可以测量过热蒸汽，饱和蒸汽，压缩空气，天然气，氮气，煤气等介质的流量。
产品特点:
1、采用低功耗CPU中央处理器和液晶显示，功耗低。
2、安装简便，维护十分方便，检定周期长，一般为两年。
3、结构简单牢固，无可动部件，长期运行十分可靠。
4、量程范围宽:正常范围1∶10，量程比可达1∶15。
5、压力损失小，运行费用低，更具节能意义。
6、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数。
7、可现场显示，也可远距离传输，还可与计算机控制系统联网。
8、检测探头不直接接触被测介质，性能更稳定。
9、温压补偿一体化设计、电流输出均为光电隔离型，具有良好的抗共模干扰抑制能力。
1、温度范围:压电式:-25℃～+350℃ 电容式:-40℃～+450℃

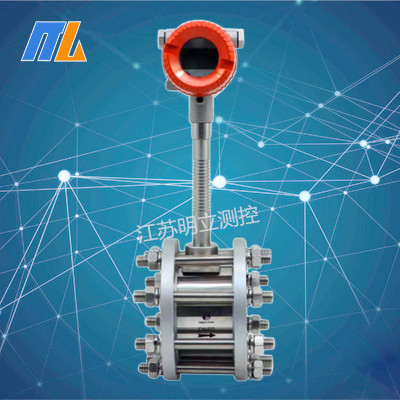

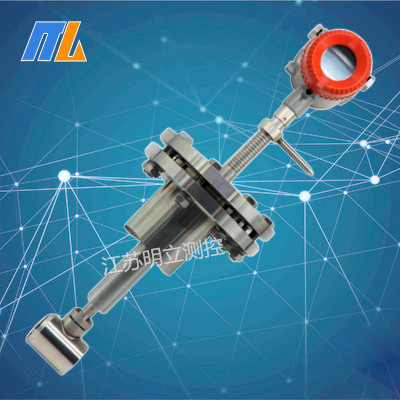

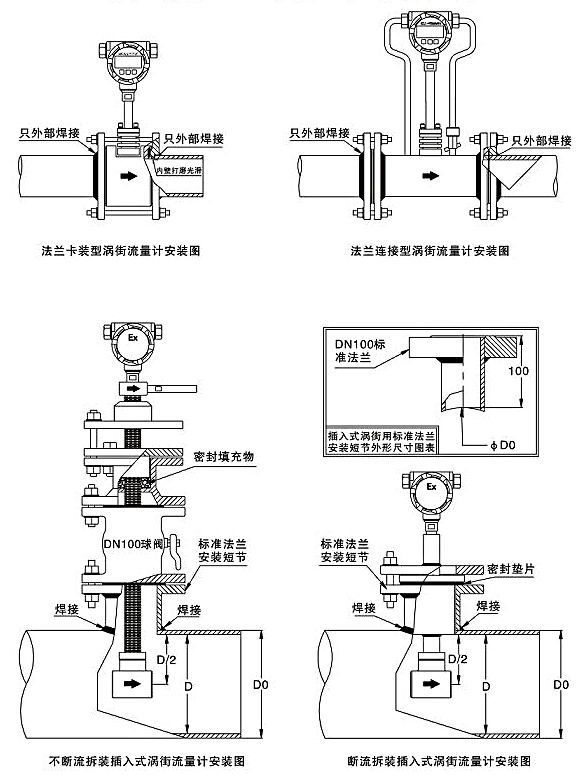

2、连接方式:DN15～DN300为法兰卡装式或法兰连接式,DN300～DN1000为插入式,DN1000以上可特殊订货

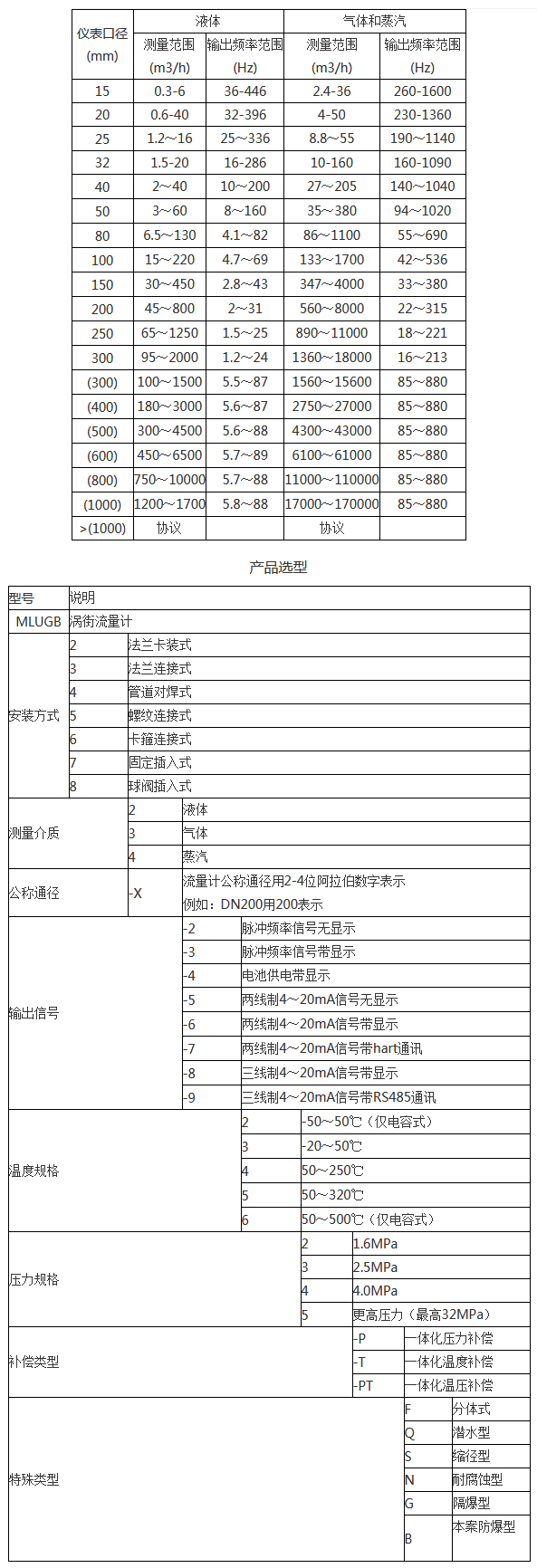

3、流速范围:蒸汽:7m/s～70m/s 液体:0.7m/s～7m/s 气体:5～35m/s
4、压力规格:PN1.6MPa; PN2.5MPa; PN4.0MPa,更高压力规格可特殊定做
5、压力损失系数:Cd≤2.6
6、准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式:1.5级、2.5级
7、供电电压:传感器:DC12V或DC24V 变送器:DC24V；现场显示型:DC24V、DC12V或3.6V锂电池
8、输出信号:传感器:脉冲频率信号2～3000Hz 低电平≤1V 高电平≥6V；变送器:两线制 4～20mA.DC电流信号
9、抗震性能:压电式≤0.2g 电容式≤2.0g
10、环境温度:传感器:-30℃～+65℃ 变送器:现场显示-10℃～+50℃
11、环境湿度:相对湿度5～85%RH
12、信号远传距离:≤500m
13、直管段长度:上游≥10D 下游≥5D
14、防爆等级:ExiaⅡCT2 - T5本安防爆
15、防护等级:普通型 IP65 潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
