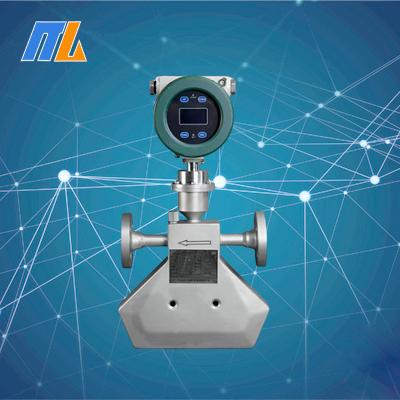

质量流量计是我公司根据科里奥利力原理开发的一种新型的流量测量仪表,可直接测量封闭管道内流体的质量流量和介质的密度。流量计由流量测量传感器和信号转换器两部分组成。
一、主要特点
1、能够直接测量流体的质量流量(这对能源的计量和化学反应等生产过程检测控制具有重要意义)
2、测量准确度高(测量准确度可保证在0.1%~0.5%)
3、可测比较大,一般保证基本准确度的可测比为10:1或20:1
4、应用范围广,除正常的流体测量外还可测量一般流体测量仪表较难测量的工业介质,如高粘度流体、各种浆 液、悬浮液等
5、可在线测量被测介质的密度、温度等参数,并以此派生测量溶液中溶质的浓度
6、安装要求不高,对上下游直管段没有什么要求
7、运行可靠、维修率低
二、应用领域
质量流量计的特点确定了流量计可以在下述领域中得到广泛的应用:
流体能源、流体原料、产品的计量,例如石油、化工原料及产品的装车(装船)、卸车(卸船)的计量及包装计量;
石油、化工、食品、医药行业生产过程对物料的精准计量、控制;
高粘度物料的在线计量,例如沥青、重油、油脂的计量;
有悬浮物及固体颗粒物物料的计量,例如水泥浆、石灰浆的计量;
易凝固物料的保温计量,例如沥青等易凝固物料的计量实现保温状态工作;
中高压气体的精确计量,例如CNG石油天然气的计量;
微小流量测量,例如精细化工及医药行业微小流量的测量;
在线测量介质的密度,并以此派生出测量溶液的溶质所含的浓度,例如石灰浆液石灰浓度测量;
超低温介质流量的测量,例如液氮、液氧等液化气的测量;
高温介质的流量测量,例如高温油(温度可达200~300℃)的测量;
高压介质的流量测量,例如石油钻井固井用水泥浆流量的测量(高压几十MPa)等等。
(1)传感器规格、量程、零点稳定性 表2.1
通径
|
流量范围
|
零点稳定性
|
mm
|
kg/h
|
kg/h
0.15%
0.1%
|
3
|
0~96~144
|
0.0144
0.012
0.0144
|
6
|
0~540~810
|
0.081
0.066
0.081
|
8
|
0~960~1440
|
0.144
0.12
0.144
|
10
|
0~1500~2250
|
0.225
0.18
0.225
|
15
|
0~3000~4500
|
0.45
0.42
0.45
|
20
|
0~6000~9000
|
0.9
0.78
0.9
|
25
|
0~9600~14400
|
1.44
1.35
1.44
|
32
|
0~18000~27000
|
2.7
2.4
2.7
|
40
|
0~30000~45000
|
4.5
3.6
4.5
|
50
|
0~48000~72000
|
7.2
6
7.2
|
80
|
0~120000~180000
|
18
16
18
|
100
|
0~192000~300000
|
30
27
30
|
150
|
0~360000
|
36
60
60
|
注:流量范围给出了两个参数,中间参数为标准流量范围,一般出厂检验按此量程进行检
验,同时也建议用户在此量程范围内选用仪表;后一个参数为保证传感器稳定工作的上限流量范围。
(2)流量(液体)测量精度:表2.2
流量计精度
|
测量误差
|
重复性
|
0.1%
|
±0.1% ±(零点稳定性/测量值)%
|
1/2测量误差%
|
0.15%
|
±0.15% ±(零点稳定性/测量值)%
|
1/2测量误差%
|
0.2%
|
±0.2% ±(零点稳定性/测量值)%
|
1/2测量误差%
|
(3)密度(液体)测量范围和精度
测量范围:0.3~3.000g/cm3 测量精度:±0.002g/cm3
(4)温度测量范围和精度
测量范围:-200~350℃ 测量精度:±1℃
(5)被测介质工作温度:-200℃~350℃
标准型:-50~200℃
高温型:-50~350℃
低温型:-200~200℃
(6)适用环境温度:-40℃~60℃
(7)材质:测量管 316L 外壳 304
(8)工作压力:0~4.0MPa
注:传感器的实际耐压各规格不同,这里只是标准耐压。
(9)防爆标志:Ex d [ia]ⅡC T6 Gb
(1)流量计安装的基本要求
质量流量计传感器安装应使传感器流向标识与流体流向一致;
科氏质量流量计是根据测量管振动原理测量的流量仪表,因此传感器安装时应考虑相关
管路做坚固的支撑,避免仪表及相关管路产生震动;
若强烈的管道振动不可避免时,建议用柔性管将管道系统与仪表传感器隔离;
安装时连接法兰面应相互平行,使两个法兰的中心位于同一轴线,避免产生附加应力;
测量液体流量时应尽可能使流体流向从下至上,同时应避免仪表安装在管路最高处,防止管路气体聚集影响仪表的正常工作。
(2)流量传感器的安装方向
流量传感器的安装基本原则是必须保证传感器内的振管在垂直状态工作。流量计振管可以垂直向下安装、也可以垂直向上安装、或者旗式安装或者斜向旗式安装,但一定避免横向安装(此时振管不仅受到科氏力的作用,还要受到振管重力的作用,使测量不能正常进行)。
一般状态下测量液体介质流量时振管应朝下垂直安装,以避免气体积存在振管内,影响正常测量。
安装示意如图4.1。
图4.1 传感器水平安装示意图1
一般状态下测量气体介质 流量时振管应垂直朝上安装,以避免液体积存在振管内影响正常测量。
安装示意图如图4.2。
图4.2 传感器水平安装示意图2
若测量介质内有可能有颗粒物积存在振管内时,应采取旗式安装方式,以避免颗粒物积存在振管内,影响正常测量。
安装示意图如图4.3。
图4.3 传感器垂直(旗式)安装示意图
选型表
|
|
XXX
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
口径(mm)
|
公称通径
|
003~200
|
|
|
|
|
|
|
|
公称压力
|
0.6MPa
|
A
|
1.0MPa
|
B
|
1.6MPa
|
C
|
2.5MPa
|
D
|
4.0MPa
|
E
|
其他
|
F
|
连接方式
|
法兰
|
1
|
卡箍(卫生型)
|
2
|
螺纹
|
3
|
其他
|
4
|
精度
|
0.1
|
H
|
0.15
|
I
|
0.2
|
G
|
0.5
|
K
|
其他
|
L
|
介质温度
|
-200℃~200℃
|
6
|
-50℃~200℃
|
7
|
-50℃~300℃
|
8
|
其他
|
9
|
安装方式
|
分体
|
F
|
一体
|
W
|
其他
|
T
|
法兰标准及等级
|
DIN PN6
|
0
|
DIN PN10
|
1
|
DIN PN16
|
2
|
DIN PN25
|
3
|
DIN PN40
|
4
|
DIN PN60
|
5
|
ANSI 150#
|
6
|
ANSI 300#
|
7
|
ANSI 600#
|
8
|
JIS 5K
|
9
|
JIS 10K
|
A
|
JIS 16K
|
B
|
JIS 20K
|
C
|
JIS 30K
|
D
|
HG20592-2009 PN2.5
|
E
|
HG20592-2009 PN6
|
F
|
HG20592-2009 PN10
|
G
|
|
HG20592-2009 PN16
|
H
|
HG20592-2009 PN25
|
I
|
HG20592-2009 PN40
|
J
|
HG20592-2009 PN63
|
K
|
HG20615-2009 Class150
|
L
|
HG20615-2009 Class300
|
M
|
HG20615-2009 Class600
|
N
|
HG20615-2009 Class900
|
O
|
HG20615-2009 Class1500
|
P
|
GB9113-2010 PN2.5
|
Q
|
GB9113-2010 PN6
|
R
|
GB9113-2010 PN10
|
S
|
GB9113-2010 PN16
|
T
|
GB9113-2010 PN25
|
U
|
GB9113-2010 PN40
|
V
|
GB9113-2010 PN63
|
W
|
其他
|
X
|
传感器类别
|
高压型
|
P
|
高温型
|
T
|
低温型
|
L
|
保温型
|
K
|
标准型
|
空
|
