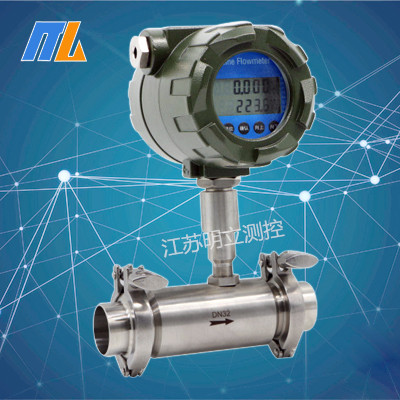

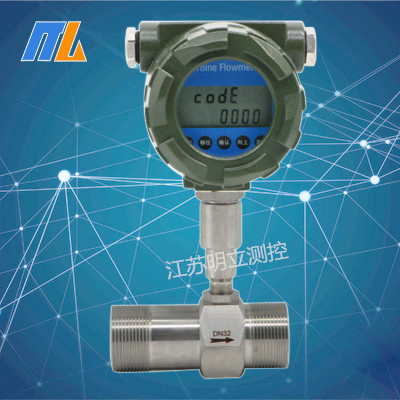

涡轮流量计

明立MLWGY系列智能型涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。可以测量乙醇，甲醇，果汁，软化水，食用油，柴油等纯净液体的流量。该类涡轮流量计按照供电方式、是否具备远传信号输出可分为WGY-B型和WGY-C型。

WGY-B型：供电电源采用3.2V10AH锂电池（可连续运行2年以上）；无信号输出功能。

WGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
仪表口径及连接方式	(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级	±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316(L)不锈钢等
被测介质温度(℃)	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	4-20mADC电流信号(LWGY-□C型)
供电电源	LWGY-□B型：自带锂电池供电(可连续使用3年)；LWGY-□C型：+24VDC
信号传输线	2×0.3(二线制)
传输距离	≤1000m
信号线接口	内螺纹M20×1.5(LWGY-□C型)
防爆等级	ExdIIBT6
防护等级	IP65

测量范围及工作压力

仪表口径(mm)	正常流量范围(m3/h)	扩展流量范围(m3/h)	常规耐受压力(MPa)	特制耐压等级(MPa)(法兰连接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	1.6	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	1.6	2.5、4.0、6.3、12、16
