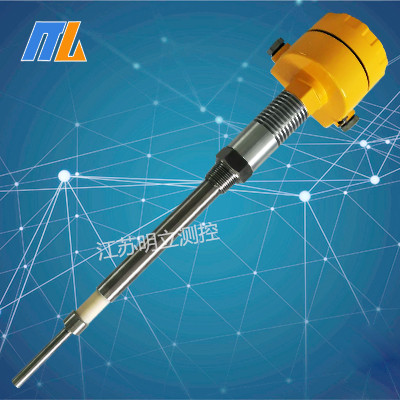

明立MLSD-500系列射频导纳物位开关是一种新颖的物位测量仪表，它采用先进的射频导纳技术，克服了电容式物位计不能消除导电挂料影响的缺陷，仪表具有运行可靠，适用于几乎所有工业现场。仪表还具有安装方便，免维护，低价位等特点, 广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域。 该物位开关由传感器单元和电子单元组成。传感器单元主要包括三部分：测量探极、屏蔽极及接地端。物料的高度反映为探极与容器壁间导纳的变化，当物料到达开关工作点时，电子单元作出反应，驱动继电器动作，输出开关信号。屏蔽极可防止由于电极上有挂料而产生误动作信号，仅当物料真正达到设置点时，继电器才输出信号。

供电电源：220VAC 50/60Hz 或24VDC 100mA

输出方式：双刀双掷DPDT(两组常开、常闭继电器触点输出)

触点容量：5A 250V AC; 5A 24V DC

电源功耗: ≤2W

防爆等级：本安型  Exia II CT4-CT6   隔爆型  Exd II CT4-CT6

防护等级： IP67

介质温度：-20℃～220℃

环境温度：-20℃～70℃

压力范围：≤1Mpa

过程连接：螺纹  G 1＂/法兰(用户选定)

输出延时：1-30s可调

电缆接口： M20×1.5



           1） 在测非导电介质时，可以为水平或垂直安装。如需要垂直安装时，要求探头长至少 大于控制位置6〞左右。

           2） 在测导电液体、泥浆或界面检测时，可以水平垂直安装。探头与物料接触位置即报警位置。

           3） 在测粉末和颗粒装物料时，可以水平或垂直安装，但探头穿过容器时，保护电极应比容器壁上的积料厚度长出2〞。如用户需要，我们可以提供材质为Teflon或Kyanr材料的防腐探头（采用涂层法兰连接）。

               失电保护模式选择 ：

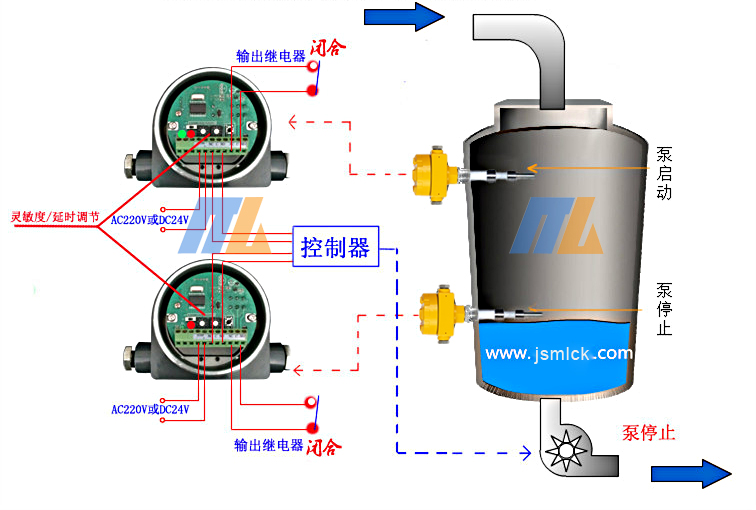

           故障报警工作反映大多数主要的故障情况，包括电源的故障，这将引起控制继电器释放电压。因此，继电器释放电压的状态被称为故障报警。 “H”位置显示高位报警，“L”位置显示低位报警。
