超声波液位计分体式

明立ML-PS分体式超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号，处理器记录下超声波发射和接收之间的时间，从而计算出传感器到被测物体的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

分体式超声波液位计可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。

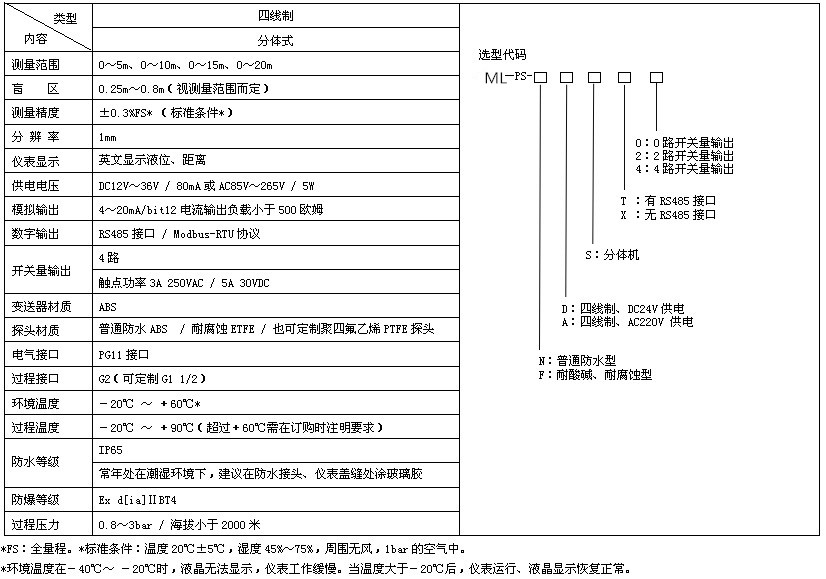

1.信号输出 4-20mA或RS485

2.供电电压 AC220V或DC24V

3.控制 4路继电器(2个上控，2个下控)

4.量程 5、10、15、20米

5.精度 ±0.5%（满量程）

6.分辨率 1mm

7.盲区(死区) 0.45~0.6米

8.显示类型 LCD 16x2,背光

9.显示模式液位，距离（空高）

10.过程温度 -20℃~80℃

11.防护等级 IP65

分体式超声波液位计的主机：

1 分辨率：1mm/1cm

2 测量误差：0.5%（满量程）

3 显示方式：双行14位LCD液晶（可带背光）

4 信号输出：两路DC4-20mA电流一路DC4-20mA电流，一路RS485串行通信（由所选

型号决定）

5 负载电阻： 0-500Ω

6 继电器输出：上限、下限报警和控制

7 故障继电器：液位检测故障报警

8 继电器模式：常开

9 继电器数量： 4个

10 继电器规格： 5A 250VAC/30VDC

11 串行通信： RS485标准电平

12 供电电源：

SCMD：DC24V（±10%） 0.1A

SCMA：AC220V（±20%） 0.1A

13 检测周期：1秒（可调）

14 环境温度：-40℃ --+85℃

15 外壳材料：ABS

16 外壳保护等级：IP67

17 电缆密封套：PG9/PG11/PG13.5

18 参数设定方式：3位有感按键

19 安装方式：墙挂式

安装注意事项：

1)探头发射面到最低液位的距离,应小于选购仪表的量程。

2)探头发射面到最高液位的距离,应大于选购仪表的盲区。

3)探头的发射面应该与液体表面保持平行。

4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5)若池壁光滑，探头的安装位置需离开池壁0.3m 以上，若池壁不光滑,探头的安装位

置需离开池壁0.5m以上。

6)若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管，延伸管管径大

于120mm,长度0.35m~0.50m,垂直安装，内壁光滑，罐上开孔应大于延伸管内径。

或者将管子通至罐底，管径大于80mm,管底留孔保持延伸管内液面与罐内等高。
