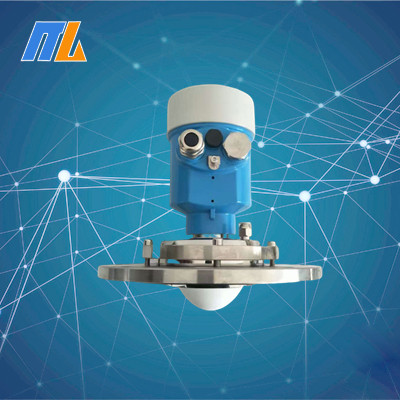

MLRD608A系列产品，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品最大量程可以达到120m, 盲区可以做到8 cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

MLRD608A系列的主要优势如下：

*  基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

* 5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

*  最窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。

*  波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。

*  支持远程调试与远程升级，减少等待时间，提高工作效率。

*  支持手机蓝牙调试，方便现场人员维护工作

通信与调试

发射频率	76GHz~81GHz
测量范围	MLRD608A: 0.08 m~10m MLRD608A: 0.3m ~30m MLRD608A: 0.6m~120m
测量精度	±1mm
波束角	3°/8°
使用介电常数范围	>=2
供电范围	15~28.0VDC， MLRD608A-4：4线制 MLRD608A-2：2线制
通讯方式	MLRD608A-：MODBUS总线 MLRD608A-：HART
信号输出	MLRD608A：4~20mA或RS-485 MLRD608A：4~20mA
故障输出	3.8mA、4mA，20mA，21mA，保持
现场操作/编程	128×64 点阵显示屏/4按键 可配置上位机设置软件
工业温度/湿度	T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃
外壳材质	铝合金、不锈钢
天线类型	透镜天线/防腐型天线/石英隔离法兰盘
过程压力	-0.1~2MPa
产品尺寸	Ø100*270mm
电缆入口	M20*1.5
推荐线缆	AWG18或0.75mm2
防护等级	IP66
防爆等级	ExdiaIICT6
安装方式	螺纹或法兰
净重/毛重量	2.480Kg/2.995Kg
包装箱尺寸	370*270*180mm

安装需要注意的两点：（1）对准目标料位，尽量保证垂直入射料位；（2）避免虚假回波。典型工况参见以下几点。

*  保证波束范围内没有干扰物，如人梯，台阶。

图4–1仪器安装位置示意图

*  仪表安装应保证天线波束避开进料口，如图4-2所示。

图4–2天线波束避开进料口

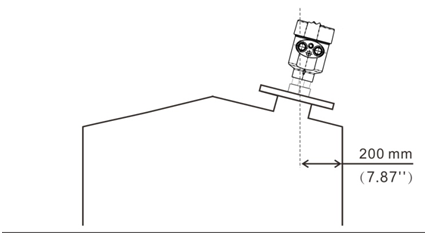

*  仪器安装至少离容器壁20cm，否则很可能产生错误读数，如图4-3所示。

图4–3安装至少离容器壁20cm

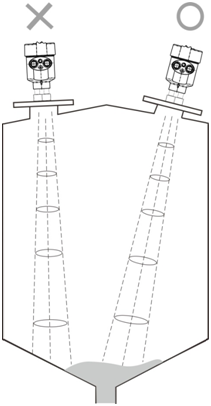

* 锥型容器尽量保证波束直射罐底，否则在罐底的测量结果可能不准确，如图4-4所示

图4–4锥形罐尽量保证波束直射罐底
